Positional Encoding in Transformer

2026年10月27日

4 分钟阅读

945 字

由于Transformer的自注意力机制具有置换不变形（Permutation Invariance）。也就是说即使输入词序列即使被打乱，自注意力的计算结果也完全一致。

因而我们需要引入位置信息。

Sinusoidal PE

在论文 Vaswani et al. (2017) 中，作者使用了 Sinusoidal Positional ecoding:

PE_{(pos, 2i)} = \sin\left(\frac{pos}{10000^{2i/d}}\right), \quad PE_{(pos, 2i+1)} = \cos\left(\frac{pos}{10000^{2i/d}}\right)

我们可以将公式改为更直观的形式：

$\omega_i = \frac{1}{10000^{2i/d}}$ $PE_{(pos, 2i)} = \sin(pos \cdot \omega_i), \quad PE_{(pos, 2i+1)} = \cos(pos \cdot \omega_i)$

d 是 embedding vector的维度， $i$ （Frequency Index）为特征维度的索引，范围是 $i \in [0, \frac{d}{2}-1]$ ，整个 $d$ 维向量被拆分为 $\frac{d}{2}$ 个二维子空间，偶数维放 $\sin$ ，奇数维放 $\cos$ 。

随着维度 $i$ 的增大， $10000^{2i/d}$ 呈几何倍地增大， $w$ 角频率随之呈几何倍地减小。

在低维度中， $i \to 0$ ，波长 $\lambda \approx 2\pi$ （约 6.28 个位置就完成一个周期），频率极高，可以捕捉小尺度的局部顺序

在高维度中， $i \to d/2$ ，波长 $\lambda \approx 2\pi \times 10000 \approx 62831$ ，频率极低，可以捕捉全局的长跨度的相对位置

我们有两种直观理解这种现象的方式，一种是在 Deep Learning: Foundations and Concepts 12.1.9 一书中描述的，像是二进制的计数方式，我们不断加1的时候，低位数字变换的频率越往后越慢。也像是时钟，秒针，分针和时针的转完一圈的速度也依次变慢。

相对位置与线性旋转

论文选择正余弦配对，最关键的数学性质在于利用三角恒等式捕获相对距离：对于固定的偏移量 $k$ ， $PE_{pos+k}$ 可以由 $PE_{pos}$ 经过一个固定的线性变换矩阵得到。

观察第 $i$ 组二维子空间 $(\sin, \cos)$ ：

\begin{aligned} \sin(\omega_i (pos + k)) &= \sin(\omega_i pos)\cos(\omega_i k) + \cos(\omega_i pos)\sin(\omega_i k) \\ \cos(\omega_i (pos + k)) &= \cos(\omega_i pos)\cos(\omega_i k) - \sin(\omega_i pos)\sin(\omega_i k) \end{aligned}

写成矩阵形式，即标准的二维旋转矩阵：

$\begin{bmatrix} PE_{(pos+k, 2i)} \\ PE_{(pos+k, 2i+1)} \end{bmatrix} = \begin{bmatrix} \cos(\omega_i k) & \sin(\omega_i k) \\ -\sin(\omega_i k) & \cos(\omega_i k) \end{bmatrix} \begin{bmatrix} PE_{(pos, 2i)} \\ PE_{(pos, 2i+1)} \end{bmatrix}$

这意味着：

线性变换矩阵只依赖于相对位移 $k$ ，与绝对位置 $pos$ 无关。
线性自注意力权重在点积交互时，模型能够非常自然地通过参数矩阵学到相对距离模式（例如“前一个词是什么”或“后五个词是什么”）。
几何性质：点积与距离衰减将两个位置 $pos$ 与 $pos + k$ 的编码向量直接做内积（点积）：

PE_{pos} \cdot PE_{pos+k} = \sum_{i=0}^{d/2 - 1} \Big( \sin(\omega_i pos)\sin(\omega_i(pos+k)) + \cos(\omega_i pos)\cos(\omega_i(pos+k)) \Big)

应用和差化积公式，化简为：

$PE_{pos} \cdot PE_{pos+k} = \sum_{i=0}^{d/2 - 1} \cos(\omega_i k)$

这个结果说明了两件事：

平移不变性：任意两个位置编码的点积只由它们的相对距离 $k$ 决定，不依赖于它们在序列中的绝对起始坐标。
局部性偏置（Locality）：因为不同频率 $\omega_i$ 的余弦波在 $k=0$ 时同相相加达到最大值（等于 $d/2$ ），随着相对距离 $\vert{}k\vert{}$ 增大，不同频率的波产生相消干涉，点积值整体迅速衰减。这为自注意力天然引入了“邻近 Token 之间具有更高先验相似度”的归纳偏置。

这种将 2D 旋转矩阵拓展到位置编码的思想，也是后来大型语言模型广泛采用的 RoPE（Rotary Position Embedding）的直接数学理论前身。

这是其中的代码实现：

import math
import torch
import matplotlib.pyplot as plt

def create_positional_encoding(max_seq_len: int, d_model: int) -> torch.Tensor:
    # (max_seq_len, d_model) buffer filled with zeros
    pe = torch.zeros(max_seq_len, d_model)

    # (max_seq_len, 1) column of positions [0, 1, 2, ..., max_seq_len-1]
    position = torch.arange(0, max_seq_len, dtype=torch.float).unsqueeze(1)

    # (d_model / 2) frequencies: 10000^(-2i/d_model)
    div_term = torch.exp(
        torch.arange(0, d_model, 2).float() * (-math.log(10000.0) / d_model)
    )

    # Even indices (0, 2, 4, ...) -> sin
    pe[:, 0::2] = torch.sin(position * div_term)
    # Odd indices  (1, 3, 5, ...) -> cos
    pe[:, 1::2] = torch.cos(position * div_term)

    return pe  # (max_seq_len, d_model)

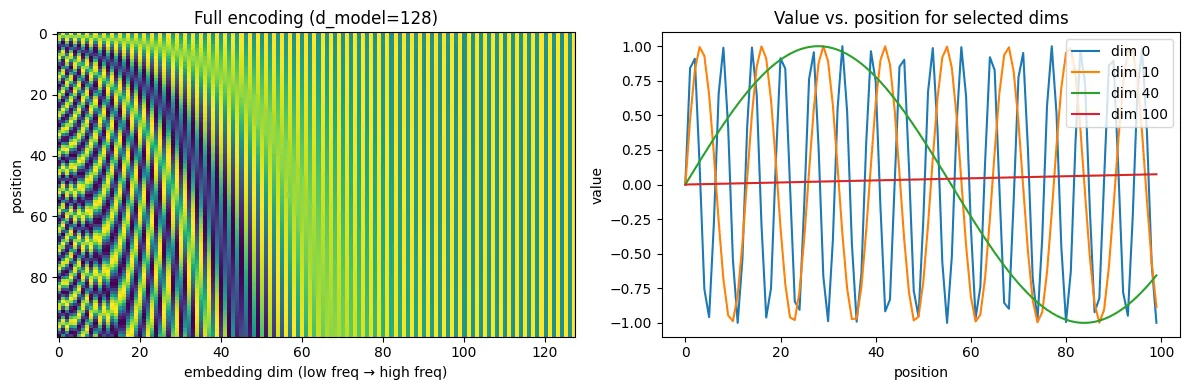

pe = create_positional_encoding(max_seq_len=100, d_model=128)

fig, axes = plt.subplots(1, 2, figsize=(12, 4))

# Full heatmap
axes[0].imshow(pe.numpy(), aspect="auto", cmap="viridis")
axes[0].set_title("Full encoding (d_model=128)")
axes[0].set_xlabel("embedding dim (low freq → high freq)")
axes[0].set_ylabel("position")

# A few individual columns, plotted as a curve
for dim in [0, 10, 40, 100]:
    axes[1].plot(pe[:, dim].numpy(), label=f"dim {dim}")
axes[1].set_title("Value vs. position for selected dims")
axes[1].set_xlabel("position")
axes[1].set_ylabel("value")
axes[1].legend()

plt.tight_layout()
plt.show()

在标准Transformer的设计中，必须保证d_model为偶数。

原因一是因为sin/cos编码需要两两成对。偶数堆为d/2，奇数堆也为d/2

二是任意偶奇相邻通道 $(2i, 2i+1)$ 构成一个 2D 平面旋转群 $SO(2)$ 。

再者，Multi-Head Attention也无法使用奇数的d_model
