简介

本项目是基于 STM32 + 树莓派 的智能车视觉感知与运动控制系统，采用上下位机分层架构，融合了 计算机视觉(OpenCV)、嵌入式、前后端可视化与AI目标检测 等技术栈。可以做到线路识别、闭环控制、陌生人物检测与上传统计。

效果

STM32智能小车（久经沙场）

树莓派上位机系统

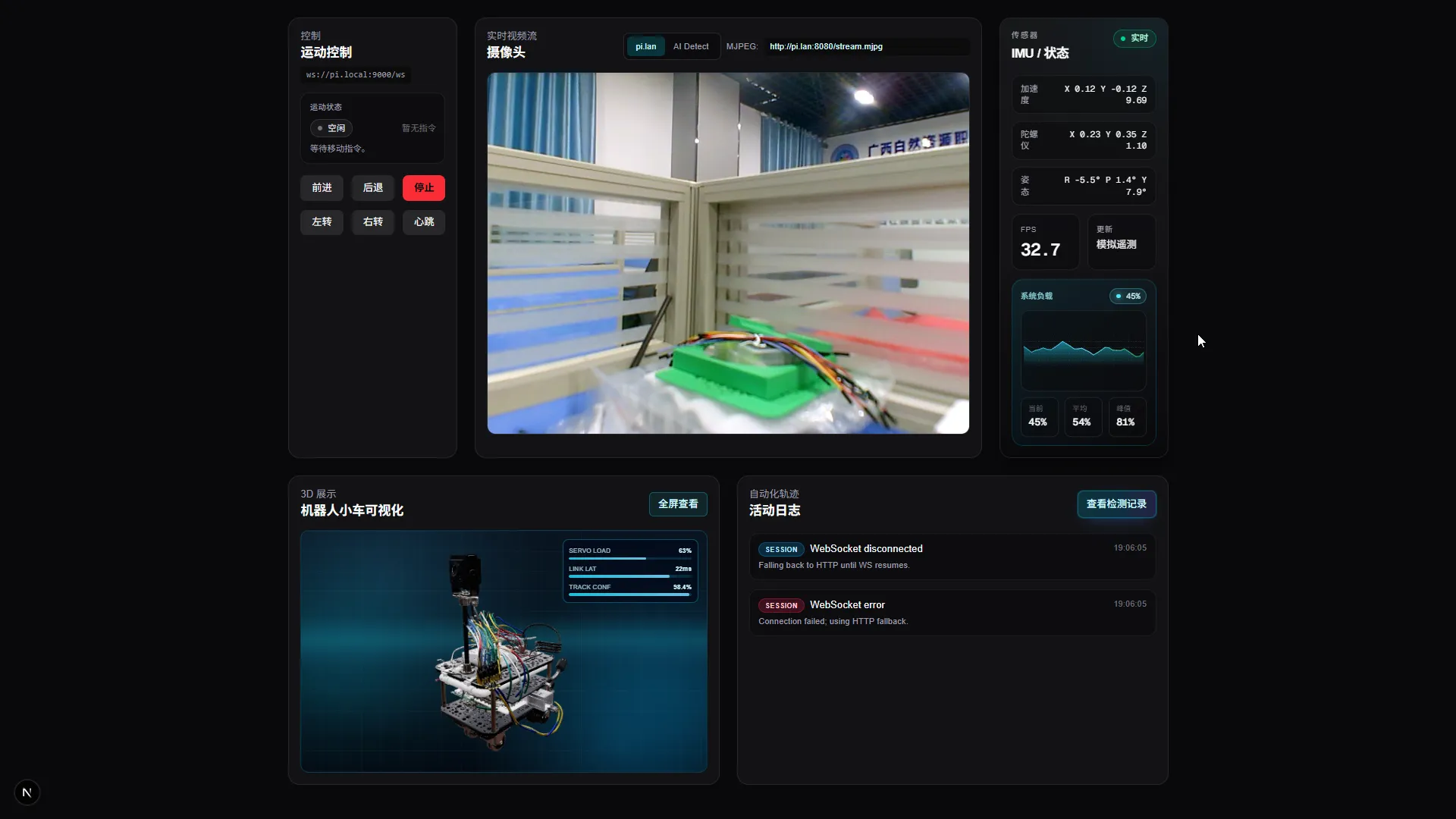

Nextjs 大屏

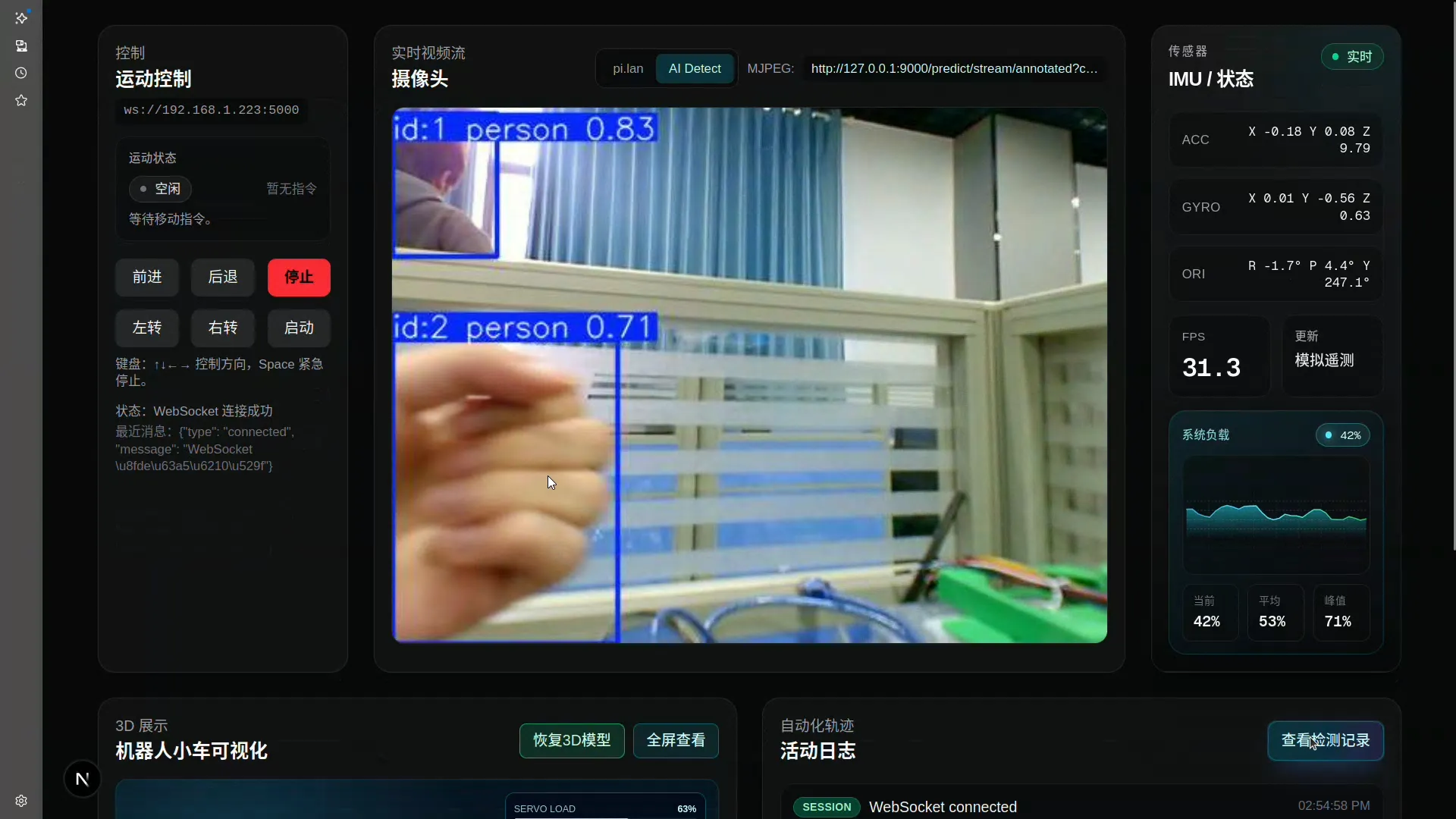

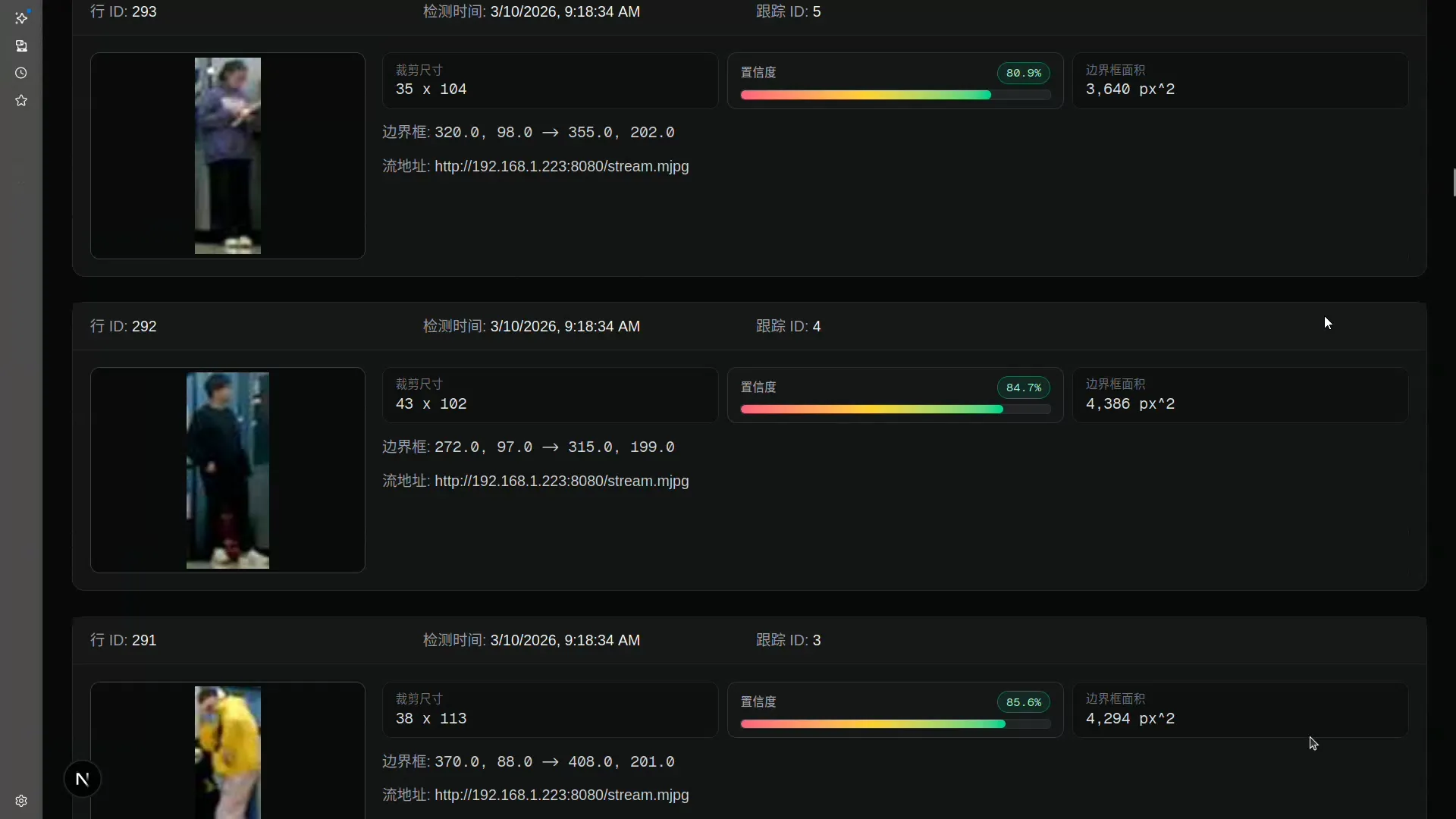

行人检测

后台管理界面

架构

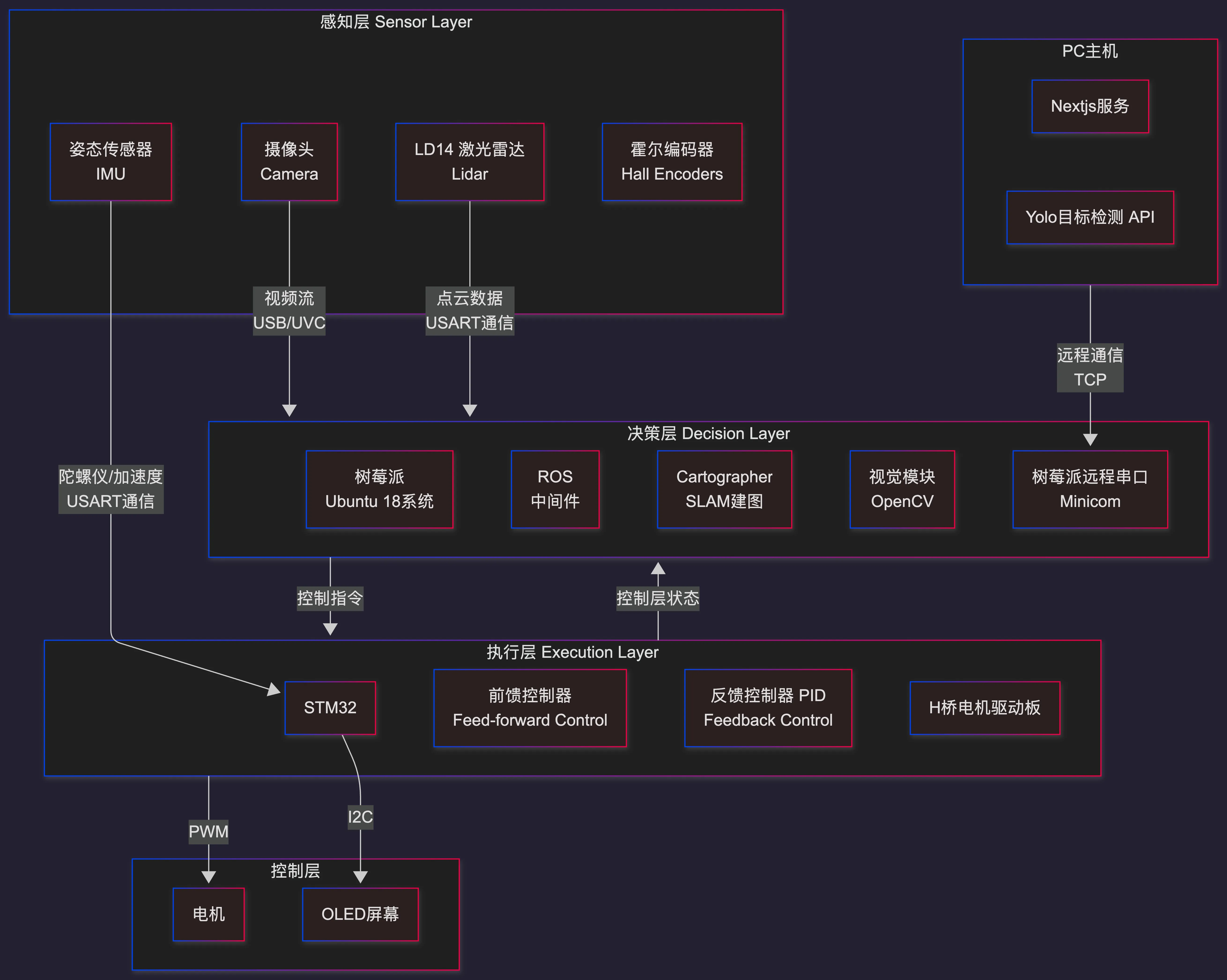

整个项目主要由四个部分组成，均已在Github开源：

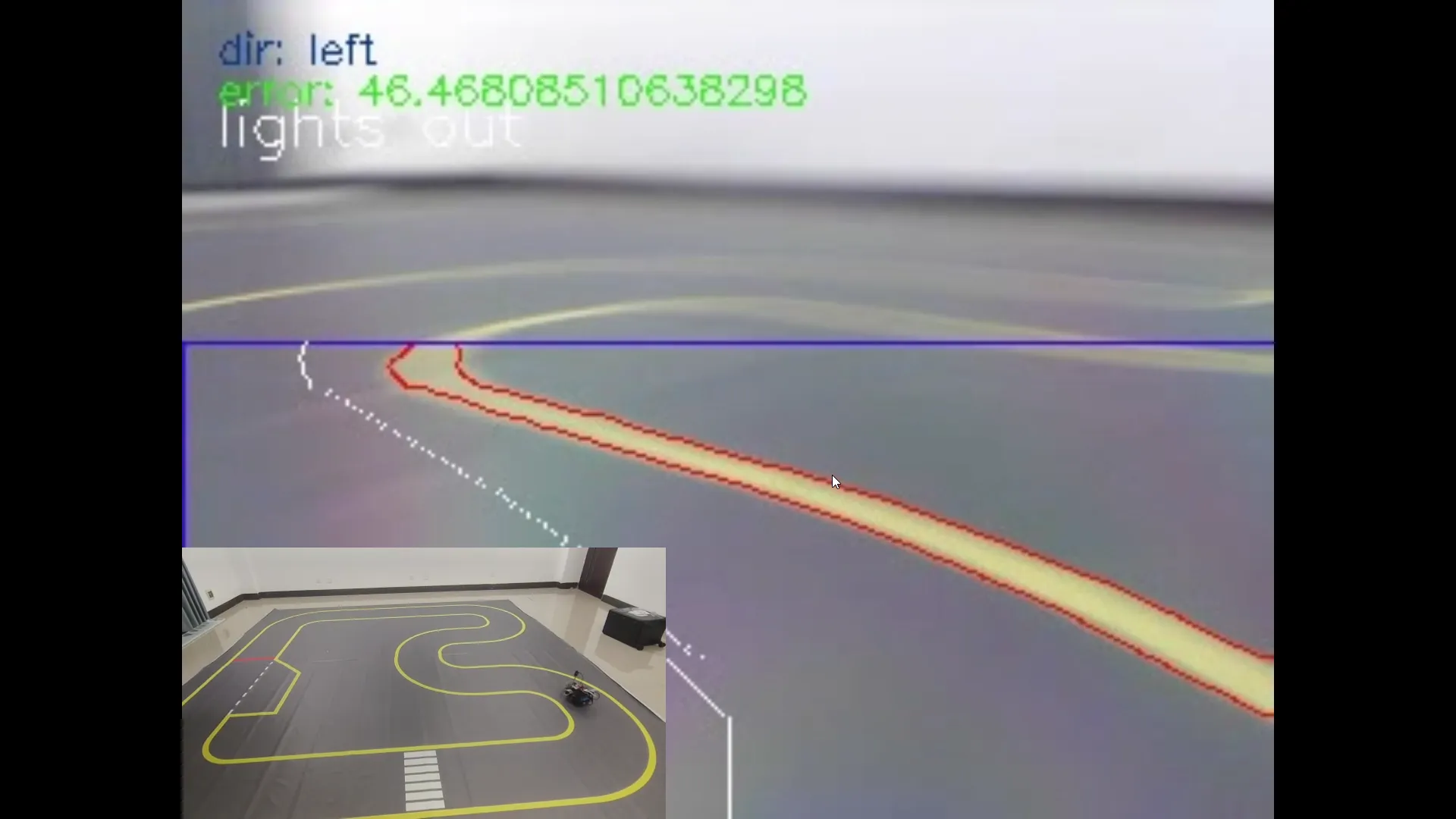

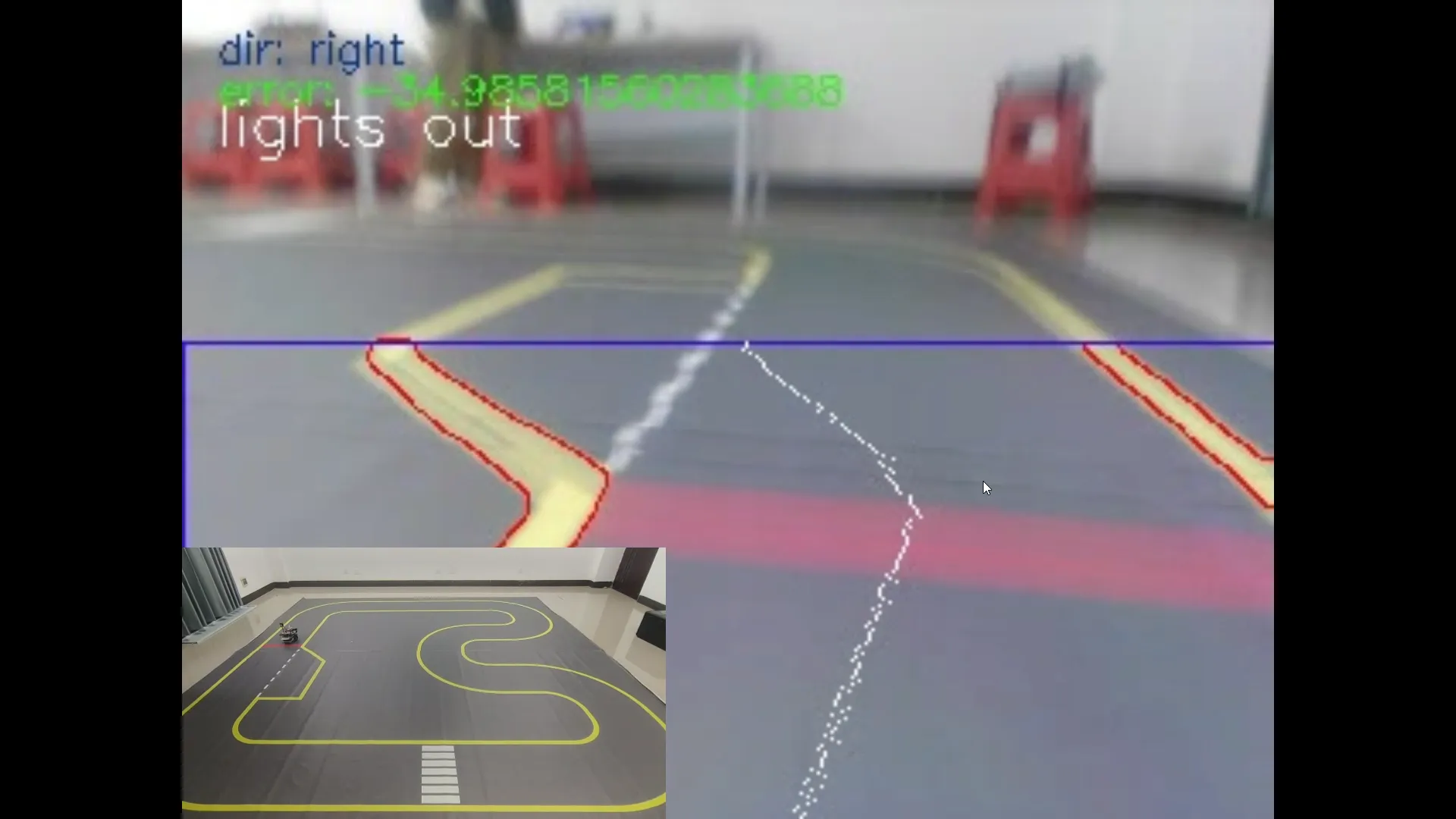

• RaspVisionCar: Python | 上位机源代码。运行在树莓派中。主要包含Flask web面板、SerialIO与下位机通信、OpenCV双赛道线识别。
• RaspVisionCar-STM32: C语言 | 下位机源代码。运行在STM32。实现 PID + 前馈控制器 的电机速度与转向控制。特别优化了串口通信，使用环形数据缓冲区。IMU姿态解算。
• roboinspector: TypeScript | Nextjs框架的前端大屏，实时展示Yolo层的结果
• roboinspector-api Python | 前端大屏的前置api。处理来自树莓派上位机的Camera流。Yolo v8 + Bot Tracker 目标检测。Postgre数据库的记录。

开发过程

STM32

这个项目是在今年 9 月份开始的，11月完成整体的软硬件设计，没有参考其他现有的小车项目。硬件买了现成的模块自己瞎组装的。软件部分全部是我自己设计的，

3月份继续开发，加入了Yolo目标检测与Nextjs层。

同时，这也是我第一次从软件转型硬件开发。体验了一下后，比起EE我更加坚定了走CS这条路。感觉到了EE是相当封闭的行业，对于投机者，机会并没有CS那么多。

比如，CS对个人一定是存在轻资源的机会，而EE却是重资源的。

并且国内EE比较偏向制造业/消费电子，待遇存疑。C语言模电数电FPGA单片机Linux这一套，虽然相对变化小，但是收益率也不高。我个人也不是特别感兴趣。

硬件部分

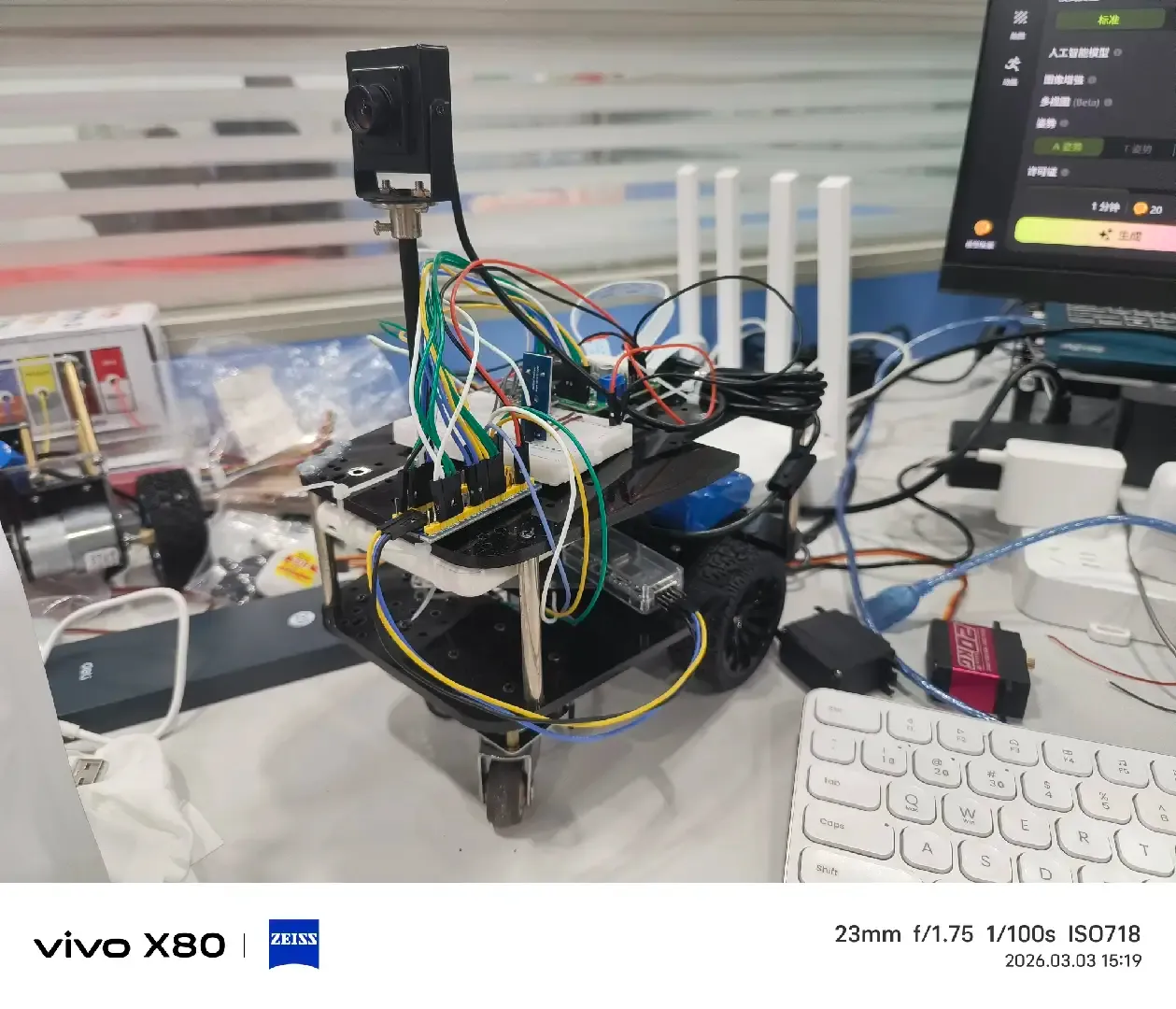

车架直接买的轮趣科技的R3X，前面一个万向轮，后面两个驱动轮。带了两个轮趣的MG513X电机，以及TB6612驱动板。

小车使用STM32F103作为下位机，主要用来进行电机的控制，包括了前馈和PID反馈控制器。

我让树莓派通过daplink与stm32连接，在树莓派使用OpenOCD并启动一个gdb服务器，实现了wifi无线烧录与无线调试。但测试下来，树莓派必须与PC连在同一局域网。如果用普通家用路由器组网的话，连接挺稳定的。但是我用我的IPhone11开个人热点，连接偶尔（非常偶尔）会抽风。

IMU选择了ICM42688，虽然很多人都在使用MPU6050

差不多中间好像因为进到了HardFault_Handler中断，SysTick

参考 keysking的教程 实现了串口指令的环形缓冲区接收方式。

Web面板在上位机运行。mjpg摄像头视频流，并且可以控制前后左右，以及前进速度、转向速度。

树莓派运行OpenCV算法，以及一个Web界面
